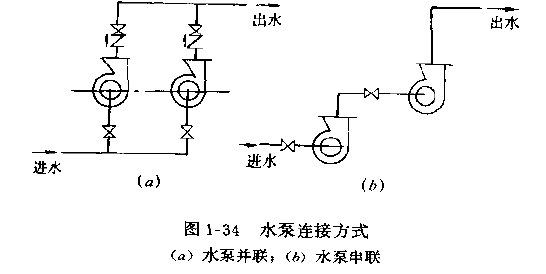

為了滿足工況的需求，在某種條件下，把多級水泵進行串聯或并聯是一種常用的方法，那么什么是水泵串并聯呢？如圖：當?shù)谝慌_水泵的出水管連接在第二臺泵的吸人管時稱為兩臺水泵串聯見圖1--34(b);當?shù)谝慌_水泵與第二臺水泵的吸入管連接在一起，出水管也連接在一起時稱為水泵的并聯見圖1--34(a)。
在理想狀態下，同型號同規格的兩臺水泵其流量與揚程關系是:
串聯時:Q＝Q1＝Q2
H＝H1＝H2
從上兩式得知，當兩臺或兩臺以上水泵串聯時流量并無大的改變而揚程疊加。
并聯時:Q＝Q1+Q2
H＝H1＋H2
即當兩臺或兩臺以上水泵并聯時，其系統的揚程無大改變，但流量疊加。水泵的串聯常用于給水管網加壓，室外給水管網的加壓泵站即采用水泵串聯方式。水泵并聯常用于單臺水泵不能滿足流量要求時，或選擇系統流量過大的單臺水泵會造成運轉費用增加時。并聯可根據用水量的多少及用水高峰調節開啟水泵的臺數，降低運行成本。
水泵并串聯有以下三個重要特點：
一、兩臺多級泵串聯工作時所產生的的總揚程小于泵單獨工作時的兩倍，大于串聯前單獨運行的揚程；同事串聯后流量比一臺泵單獨工作時大，這是因?yàn)楸么?lián)后，雖然它的揚程成倍增加，但管路的阻力損失并沒有成倍增加，故富裕的揚程使流量有所增加。
二、兩臺多級泵并聯時的流量等于并聯時各泵流量之和，但小于并聯前各泵流量的兩倍；同事并聯后的揚程又大于單獨一臺泵工作時的揚程。這時因?yàn)楦嗄Σ翐p失隨流量的增加而增大了，這就需要每臺泵都提高它的揚程來克服這個增加的管路損失。
三、當多級水泵進行串聯時候，其中一個壞了，整個水泵運行會受到影響，乃至無法出水；而并聯一個壞了，是不會影響整個進出水過程的!這也為什么在空氣源熱泵采暖系統中循環水泵經常采用并聯的方法以滿足流量要求，備用水泵也采用并聯方式。

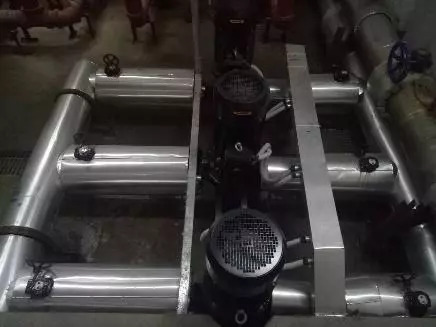

（上圖最下面的水泵出現運行故障，卻不影響主管道進出水的正常運行）
多級泵串、并聯工作時注意：
一、多級泵串聯工作時，能提高揚程，但要注意多臺泵串聯時后面的泵的泵體強度。

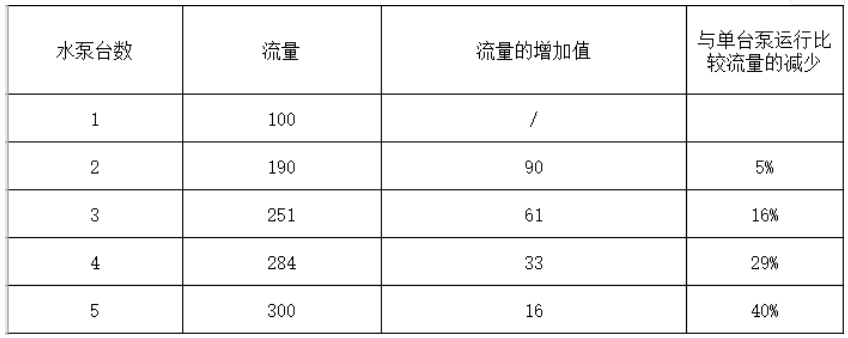

二、離心泵并聯操作能增加流量，在同一管路系統中，流量增加的比例會隨著并聯泵臺數的增加而減少。其水泵臺數與流量相關的參數關系如下表：
當并聯臺數超過3臺時，衰減尤為厲害。故建議：
1.選用多臺水泵時，要考慮流量的衰減，留有余量。
2.空調系統中水泵并聯不宜超過3臺。
三、最好選用相同性能的離心泵進行串、并聯。，因同類型水泵特性曲線基本相同，流量及揚程易接近較理想狀態。
四、無論是串聯或并聯工作，單臺離心泵的工作點均應力求落在高效區以內。
